FFmpeg基本API：重要结构体

关键的结构体可分成以下几类：

解协议（http、rtsp、rtmp、mms）

AVIOContext、URLProtocol、URLContext主要存储音视频使用的协议类型以及状态。

URLProtocol存储输入音视频使用的封装格式。每种协议都会有对应的URLProtocol结构体，文件也不例外。

解封装（flv、avi、rmvb、mp4）

AVFormatContext主要存储音视频封装格式中的包含的信息。

AVInputFormat存储输入音视频使用的封装格式，每种音视频封装格式都对应一个AVInputFormat结构体。

解码（h264、mpeg2、aac、mp3）

每个AVStream存储一个音频流/视频流的相关数据。

每个AVStream对应一个AVCodecContext，存储该流使用的解码方式的相关数据。

每个AVCodecContext对应一个AVCodec，包含流对应的解码器器。每种解码器对应一个AVCodec结构体。

存数据

解码前的数据结构：AVPacket；解码后的数据结构：AVFrame。每个结构体有一帧或多帧。

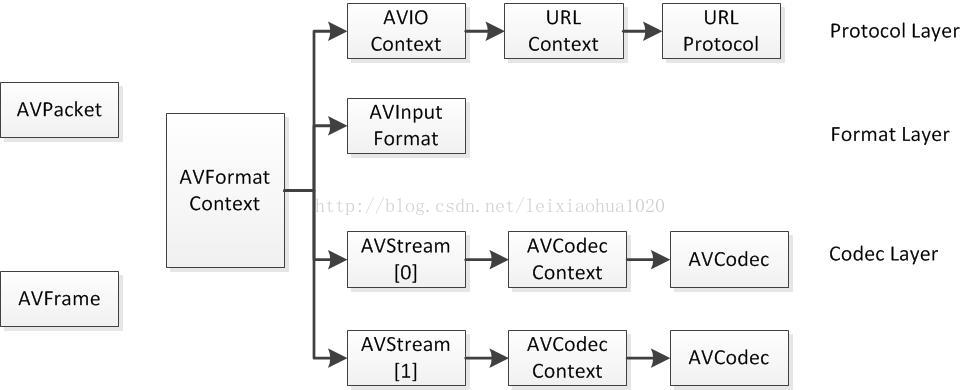

关系：


文件操作

<libavformat/avio.h>

AVIODirContext

操作目录上下文，承载目录信息。

AVIODirEntry

目录内容项，承载文件/目录详细信息。用于存放文件名、文件大小等信息。

#include <libavformat/avio.h>

// 删除文件
int avpriv_io_delete(const char* url);

// 移动或重命名
int avpriv_io_move(const char* url_src, const char* url_dst);

// 打开目录，会分配AVIODirContext
int avio_open_dir(AVIODirContext** s, const char* url, AVDictionary** options);

// 读取目录，结果输出到AVIODirEntry
int avio_read_dir(AVIODirContext* s, AVIODirEntry** next);

// 关闭目录（释放资源）
int avio_close_dir(AVIODirContext** s);

数据包操作

<libavformat/avformat.h>

AVFormatContext

统领全局的基本结构体。主要用于处理封装格式。

• struct AVInputFormat *iformat：输入数据的封装格式，由avformat_open_input设置，仅仅在解封装时使用。
• struct AVOutputFormat *oformat：输出数据的封装格式，必须由使用者在avformat_write_header前设置，由封装时使用。
• priv_data：格式私有数据。在封装中，由avformat_write_header设置；在解封装中，由avformat_open_input设置。
• AVIOContext *pb：输入输出上下文。如果iformat/oformat.flags设置为AVFMT_NOFILE的话，该字段不需要设置。对于解封装，需要在avformat_open_input前设置，或由avformat_open_input设置；对于封装，在avformat_write_header前设置。
• ctx_flags：码流的信息，表明码流属性的的信号。由libavformat设置，例如AVFMTCTX_NOHEADER。
• nb_streams：指AVFormatContext.streams的数量，必须由avformat_new_stream设置，不能由其他代码改动。
• AVStream **streams：文件中所有码流的列表，新的码流创建使用avformat_new_stream函数。解封装中，码流由avformat_open_input创建。 如果AVFMTCTX_NOHEADER被设置，新的码流可以出现在av_read_frame中。封装中，码流在avformat_write_header之前由用户创建。它的释放是由avformat_free_context完成的。
• filename：输入或输出的文件名，解封装中由avformat_open_input设置，封装中在使用avformat_write_header前由调用者设置。
• int64_t duration：码流的时长。
• bit_rate：比特率。
• enum AVCodecID video_codec_id
• AVDictionary *metadata：元数据，适用于整个文件。

// 创建与销毁
AVFormatContext* avformat_alloc_context();
void avformat_free_context(AVFormatContext* s);

/// 其他创建方式

// 打开现有的媒体文件
int avformat_open_input(AVFormatContext **ps, const char *url, AVInputFormat *fmt, AVDictionary **options);
void avformat_close_input(AVFormatContext* s);

// 根据路径猜测并创建。其内部为avformat_alloc_context+av_guess_format+赋值
int avformat_alloc_output_context2(AVFormatContext **ctx, AVOutputFormat *oformat, const char *format_name, const char *filename);
void avformat_free_context(AVFormatContext *s)；

AVStream

流/轨信息（不包含数据）。

• index：在AVFormatContext的流索引。
• AVCodecContext *codec：已被弃用，改成AVCodecParameters *codecpar：编解码信息。
• AVRational time_base：时间单位。
• duration：流长度。
• AVDictionary *metadata：元数据信息。
• AVRational avg_frame_rate：平均帧率。

// 创建与销毁
AVStream* avformat_new_stream(AVFormatContext* s, const AVCodec* c);
// 随avformat_free_context一起销毁

AVIOContext

输入输出对应的结构体。

• unsigned char *buffer：缓存开始位置。
• buffer_size：缓存大小。
• unsigned char *buf_ptr：当前指针读取到的位置。
• unsigned char *buf_end：缓存结束的位置。

// 创建与销毁
AVIOContext* avio_alloc_context(
    unsigned char* buffer, int buffer_size,
    int write_flag, void* opaque,
    int(*)(void *opaque, uint8_t *buf, int buf_size) read_packet,
    int(*)(void *opaque, uint8_t *buf, int buf_size) write_packet,
    int64_t(*)(void *opaque, int64_t offset, int whence) seek
);
void avio_context_free(AVIOContext** s);

AVPacket

压缩数据包，压缩域结构体，一个或多个压缩数据帧。这是流操作中的核心数据。

对于视频数据，只包含一帧压缩数据；对于音频数据，可能包含多帧压缩数据。

定义：

typedef struct AVPacket{
	AVBufferRef *buf;
	int64_t      pts;
	int64_t      dts;
	uint8_t    *data;
	int         size;
	int stream_index;
	int        flags;
	AVPacketSideData *side_data;
	int side_data_elems;
	int   duration;
	int64_t pos;
	int64_t convergence_duration;
}

• pts：显示时间戳，它的单位是 AVStream->time_base；如果在文件中没有保存这个值，它被设置为 AV_NOPTS_VALUE。由于图像显示不可能早于图像解压，因此 PTS 必须比 DTS（解码时间戳）大或者相等。某些文件格式中可能会使用 PTS/DTS 表示其他含义，此时时间戳必须转为真正的时间戳才能保存到 AVPacket 结构中。
• dts：解码时间戳，它的单位是 AVStream->time_base，表示压缩视频解码的时间，如果文件中没有保存该值，它被设置为 AV_NOPTS_VALUE。
• data：指向真正的压缩编码的数据。
• size：表示该 AVPacket 结构中 data 字段所指向的压缩数据的大小。
• stream_index：标识该 AVPacket 结构所属的视频流或音频流。
• duration：该 AVPacket 包以 AVStream->time_base 为单位，所持续的时间，0 表示未知，或者为显示时间戳的差值(next_pts - this pts)。
• pos：表示该 AVPacket 数据在媒体中的位置，即字节偏移量。

直接创建：

// 可在栈或堆中创建

// 类似的，如果AVPacket是在堆创建的，则要配合使用这两个API
AVPacket *av_packet_alloc();
void av_packet_free(AVPacket** pkt);

填充方式一：av_read_frame

通过AVFormatContext可读取一般的媒体容器文件。

这里的读取数据包的方法命名为av_read_frame只是历史遗留问题，以前的数据包也是用frame命名的，后面才改了过来。

// 每次读取帧后，要对应减引用计数。
int av_read_frame(AVFormatContext* s, AVPacket *pkt);
void av_packet_unref(AVPacket* pkt);

填充方式二：av_parser_parse2

通过AVCodecParserContext、AVCodecContext解析buffer，得出数据包的主要信息。只能针对音视频裸流进行解析。该方法只是解析，即还要借助其他API读取获得buffer。

AVCodecParser用于解析输入的数据流并把它们分成一帧一帧的压缩编码数据。比较形象的说法就是把长长的一段连续的数据“切割”成一段段的数据。 av_parser_parse2()：解析数据获得一个Packet， 从输入的数据流中分离出一帧一帧的压缩编码数据。

int av_parser_parse2(AVCodecParserContext *s, AVCodecContext *avctx, uint8_t **poutbuf, int *poutbuf_size, const uint8_t *buf, int buf_size, int64_t pts, int64_t dts, int64_t pos)

由于传入的buffer可以有多个数据包，所以需要循环读取：

while (data_size > 0) {
    // 返回以解析的大小，若小于buffer的大小，则会再次进行循环解析
    ret = av_parser_parse2(parser, c, &pkt->data, &pkt->size,
                           data, data_size, AV_NOPTS_VALUE, AV_NOPTS_VALUE, 0);
    if (ret < 0) {
        fprintf(stderr, "Error while parsing\n");
        exit(1);
    }
    data      += ret;
    data_size -= ret;

    if (pkt->size) {
        // 这时获得一个合法的数据包
    }
}

编解码

<libavcodec/avcodec.h>

AVCodec

编码器结构体，通过它转换AVFrame/AVPacket。

定义：

typedef struct AVCodec{
	const char *name;
    const char *long_name;
    enum AVMediaType type;
    enum AVCodecID id;
    int capabilities;
    const AVRational *supported_framerates; ///< array of supported framerates, or NULL if any, array is terminated by {0,0}
    const enum AVPixelFormat *pix_fmts;     ///< array of supported pixel formats, or NULL if unknown, array is terminated by -1
    const int *supported_samplerates;       ///< array of supported audio samplerates, or NULL if unknown, array is terminated by 0
    const enum AVSampleFormat *sample_fmts; ///< array of supported sample formats, or NULL if unknown, array is terminated by -1
    const uint64_t *channel_layouts;         ///< array of support channel layouts, or NULL if unknown. array is terminated by 0
    uint8_t max_lowres;                     ///< maximum value for lowres supported by the decoder, no direct access, use av_codec_get_max_lowres()
    const AVClass *priv_class;              ///< AVClass for the private context
    const AVProfile *profiles;              ///< array of recognized profiles, or NULL if unknown, array is terminated by {FF_PROFILE_UNKNOWN}
    int priv_data_size;
    struct AVCodec *next;
    int (*init_thread_copy)(AVCodecContext *);
    int (*update_thread_context)(AVCodecContext *dst, const AVCodecContext *src);
    const AVCodecDefault *defaults;
    void (*init_static_data)(struct AVCodec *codec);

    int (*init)(AVCodecContext *);
    int (*encode_sub)(AVCodecContext *, uint8_t *buf, int buf_size,
    int (*encode2)(AVCodecContext *avctx, AVPacket *avpkt, const AVFrame *frame,
                   int *got_packet_ptr);
    int (*decode)(AVCodecContext *, void *outdata, int *outdata_size, AVPacket *avpkt);
    int (*close)(AVCodecContext *);
    void (*flush)(AVCodecContext *);
    int caps_internal;
}

• name：具体的 CODEC 的名称的简短描述，比如“HEVC”、“H264”等。
• long_name：CODEC 名称的详细描述，比如“HEVC (High Efficiency Video Coding)”。
• id：唯一标识的 CODEC 类型，比如 AV_CODEC_ID_HEVC。
• type：媒体类型的字段，它是 enum 型的，表示视频、音频、字幕等，比如AVMEDIA_TYPE_VIDEO、AVMEIDA_TYPE_AUDIO。
• supported_framerates：支持的视频帧率的数组，以{0，0}作为结束。
• pix_fmts：编解码器支持的图像格式的数组，以 -1 作为结束。
• profiles：编解码器支持的 Profile，以 HEVC 为例，包含“Main”、“Main10”、“Main Still Picture”。

每一个编解码器对应一个 AVCodec 结构体，对应一种编解码方式，比如 HEVC、AVC、MPEG2、MPEG4、VP6、VP8、VP9等。以 HEVC 为例，FFMpeg中关于 AVCodec 的定义如下：

AVCodec ff_hevc_decoder = {
    .name                  = "hevc",
    .long_name             = NULL_IF_CONFIG_SMALL("HEVC (High Efficiency Video Coding)"),
    .type                  = AVMEDIA_TYPE_VIDEO,
    .id                    = AV_CODEC_ID_HEVC,
    .priv_data_size        = sizeof(HEVCContext),
    .priv_class            = &hevc_decoder_class,
    .init                  = hevc_decode_init,
    .close                 = hevc_decode_free,
    .decode                = hevc_decode_frame,
    .flush                 = hevc_decode_flush,
    .update_thread_context = hevc_update_thread_context,
    .init_thread_copy      = hevc_init_thread_copy,
    .capabilities          = AV_CODEC_CAP_DR1 | AV_CODEC_CAP_DELAY |
                             AV_CODEC_CAP_SLICE_THREADS | AV_CODEC_CAP_FRAME_THREADS,
    .profiles              = NULL_IF_CONFIG_SMALL(profiles),
};

AVCodec通常用法：

1. 根据特定ID找到特定的编解码器；
2. 根据特定编解码器分配出特定的描述编解码上下文的 AVCodecContext 结构体；
3. 打开编解码器；
4. 调用编解码器进行编解码。

AVCodec *codec = NULL;
AVCodecContext *ctx = NULL;

codec = avcodec_find_decoder(origin_ctx->codec_id);
ctx = avcodec_alloc_context3(codec);
avcodec_open2(ctx, codec, NULL);
...

AVCodecContext

编解码上下文。连接编解码各个过程。最复杂的结构体，里面定义的变量有些是编码时候用到，有些是解码时候用到。

• codec_type：编解码器的类型，如音频、视频、字幕。
• AVCdec *codec：编解码器对象。
• bit_rate：平均比特率。
• width、height：视频的宽高。
• refs：运动估计参考帧的个数。
• sample_rate：采样率。
• channels：声道数。

AVCodecContext 使用 avcodec_alloc_context3 分配，该函数除了分配 AVCodecContext 外，还会初始化默认的字段。分配的内存必须通过 avcodec_free_context 释放。

// 创建与销毁
AVCodecContext** avcodec_alloc_context3(const AVCodec* codec);
void avcodec_free_context(AVCodecContext** avctx);

AVFrame

未压缩数据帧，像素域结构体，（视频对应RGB/YUV像素数据，音频对应PCM采样数据）。

定义：

typedef struct AVFrame{
	uint8_t *data[AV_NUM_DATA_POINTERS];
	int linesize[AV_NUM_DATA_POINTERS];
	uint8_t **extended_data;
	int width, height;
	int nb_samples; /* number of audio samples(per channel) described by this frame */
	int format;
	int key_frame; /* 1->keyframe, 0->not*/
	enum AVPictureType pict_type;
	AVRational sample_aspect_ratio;
	int64_t pts;
	int64_t pkt_pts;
	int64_t pkt_dts;
	int coded_picture_number;
	int display_picture_number;
	int quality;
	void *opaque; /* for some private data of the user */
	uint64_t error[AV_NUM_DATA_POINTERS];
	int repeat_pict;
	int interlaced_frame;
	int top_field_first;	/* If the content is interlaced, is top field displayed first */
	int palette_has_changed;
    int64_t reordered_opaque;
    int sample_rate;    /*Sample rate of the audio data*/
    uint64_t channel_layout; /*channel layout of the audio data*/
    AVBufferRef *buf[AV_NUM_DATA_POINTERS];
    AVBufferRef **extended_buf;
    int nb_exteneded_buf;
    AVFrameSideData **side_data;
    int nb_side_data;

    int flags;
    enum AVColorRange color_range;
    enum AVColorPrimaries color_primaries;
    enum AVColorTransferCharacteristic color_trc;
    enum AVColorSpace colorspace;
    enum AVChromaLocation chroma_location;

    int64_t best_effort_timestamp;
    int64_t pkt_pos;
    int64_t pkt_duration;
    AVDictionary *metadata;
    int decode _error_flags;

    int channels;
    int pkt_size;
    AVBufferRef *qp_table_buf;
}

• data：指向图片或信道的指针，与初始化时分配的大小可能不同，一些解码器取数据范围超出(0,0)-(width, height)，具体请查看avcodec_align_dimensions2()方法。一些过滤器或扫描器读数据时可能会超过 16 字节，所以当它们使用时，必须额外分配 16 字节。对于 packed 格式的数据(例如 RGB24)，会存放到 data[0] 里面；对于 planar 格式的数据(例如 YUV420P)，则会分开 data[0]/data[1]/data[2]（YUV420P 中 data[0] 存放 Y，data[1] 存放 U，data[2] 存放 V）。
• linesize：对于视频数据，表示每个图像行的字节大小；对于音频数据，表示每个 Plane 的字节大小，只有linesize[0]可以设置，对于plane 音频，每个信道 channel 必须是相同的。对于视频的 linesize 应为 CPU 的对准要求的倍数，一般为 32 的倍数。注意 linesize 可大于可用的数据的尺寸，有可能存在由于性能原因额外填充。
• width/height：视频的宽高。
• format：帧格式，-1表示未设置的帧格式。对于视频帧，该值为 enum 类型的 AVPixelFormat，例如 AV_PIX_FMT_YUV420P；对于音频帧，该值为 enum 型的 AVSampleFormat，例如 AV_SAMPLE_FMT_S16。
• key_frame：关键帧，1 表示关键帧，0 表示非关键帧。
• pict_type：帧图片类型，例如 I/P/B。
• sample_aspect_ration：帧像素的宽高比，使用 AVRational 表示。
• pts：显示时间戳，单位为 time_base。
• pkt_pts：该 PTS 是从 AVPacket 结构中拷贝过来的；与之对应的是pkt_dts。
• coded_picture_number/display_picture_number：解码序列号和显示序列号（Display Order/Decoded Order）。
• interlaced_frame：表示该帧为隔行（interlace）码流或者为逐行（progressive）码流。
• top_field_first：对于隔行码流，表示该它是 top first or bottom first。

AVFrame 结构体通常只需分配一次，之后即可通过保存不同的数据来重复多次使用，比如一个 AVFrame 结构可以保存从解码器中解码出的多帧数据。此时，就可以使用av_frame_unref()释放任何由 Frame 保存的参考帧并还原回最原始的状态。

// 创建与销毁
AVFrame* av_frame_alloc();
void av_frame_free(AVFrame** frame);

// 填充空间
av_image_fill_arrays(
    uint8_t* dst_data[4], int dst_linesize[4], const uint8_t* src,
    enum AVPixelFormat pix_fmt, int width, int height, int align
);
